假負載的組成和作用
假負載的組成

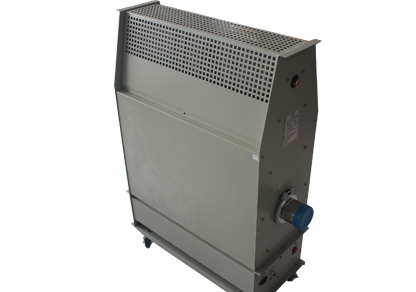

假負載包括電阻器、冷卻系統、測量系統和箱體等幾部分。完整的假負載，需要有大功率的電阻器和相關匹配器件、冷卻系統以及相關控制保護電路。
電阻器是假負載的核心部件，它有指數補償管型同軸電阻器和不用補償管的電阻器等類型。
假負載的作用
假負載能吸收、耗散發射機輸出的射頻能量，并且基本不輻射能量。假負載用于替代發射天線作為發射機的負荷，使得發射機可以在沒有接入天饋系統的情況下，試驗發射機運行情況，測量、調整發射機的技術指標，如失真度、頻響等。在測試設備時不讓無線電信號發射出去。
假負載是發射機的重要附屬設備，是接在傳輸線終端的全匹配負載，吸收沿傳輸線傳到終端的全部功率而無反射產生。在調試發射機或?qū)Πl(fā)射機作日常維護性檢查時，發射機都要接假負載，這樣就可避免因天饋系統性能不良可能給發射機帶來的不良影響，同時使用假負載還可避免向空間輻射電流。假負載的輸入阻抗應在較寬的頻帶范圍內保持一個恒定的數值。例如廣播電視發射機假負載阻值為50 Ω，一般要求在一個波段內假負載輸入駐波比S1.01～1.02且要有足夠的功率容量，并性能穩定。
