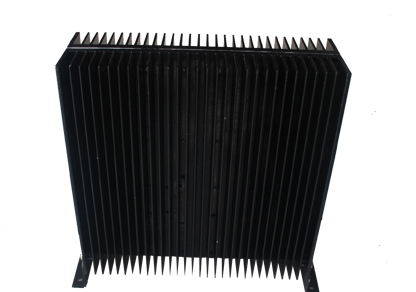

假負載

假負載技術說明

概述：

假負載是用來耗散從直流至1000Mhz的射頻功率。其特征為50Ω阻抗， 駐波比（VSWR）不超過1.20:1, 因此，由于有低的反射系數，對廣播、電視發射機維修，在濾波器排放負荷，在功率合成器上終結等非常有用。該系列產品配置的出口連接器,范圍可以從N型快速連接器至的連接器。

負載通電時，要旋出呼吸閥上的放氣孔。以便排除，由于負載溫度升高，負載腔內，受熱膨脹的空氣。若不及時排除受熱空氣，就會使腔內壓力增高，使密封墊處壓力過高，而使負載出口處漏油。負載周圍要留有足夠大的空間（四周與頂部至少應有12英寸）以便于空氣循環,使負載

散熱快.

風機組件：出廠時，風機組件的布線已安裝完畢，不需要特別接線。風機必須人工操作，除非該組件在工廠進行了自動操作連線，不啟動風機時, 加到假負載的功率不能高于1250W（適合有風冷的5KW,10KW負載）。

發射機連鎖:三 芯插座1、2腳之間，接一個常閉熱敏開關（CKSD301 250V 10A  60℃）與發射機連鎖。如果假負載的冷卻溫度超高，會給假負載造成損害時， 本開關將會打開關閉發射機。

維護:幾乎不用維護，要保持機器的清潔、防塵。不推薦現場更換電阻器。然而，有必要時，請旋緊呼吸閥，垂直放置機器，使射頻連接器朝上。取下8個固定射頻組件的插座頭螺絲。小心快速地抬起組件,使過剩的油排回散熱器。松開外罩末端的卡子并取下6個圓錐頭螺絲。 小心地從電阻器拉下外罩。要安裝新的電阻器,按照相反的步驟進行,但要確保電阻器安全地與卡具理想配合。請檢查散熱器與射頻組件之間的O 形環,如有破裂或損壞，必須立即更換。確定組件位于散熱器后，返回到水平位置，并檢測是否有冷卻液泄漏。

冷卻：在工廠里，假負載就在常溫下注入,特殊的無毒、不導電的冷卻液，并達到正常的平面。要觀察冷卻液是否泄漏。少量的泄漏不會影響工作,但泄漏大了,會產生不利的效果。如無情況,不要更換冷卻液,請使用原廠提供的冷卻液。冷卻液的特殊電氣與恒溫特性對連續正常工作的電阻器是非常重要的。

技術指標

輸入連接：按型號

功率容量：按型號

工作頻率：DC-1000MHZ

駐波比：≤1.1

冷卻方式：油冷+風冷(1KW以下為自然冷卻）

外形尺寸：按型號
