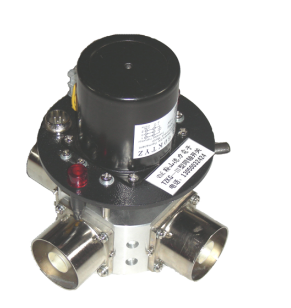

概述：
1、殼體材質：防氧化處理鋁合金；
2、簧片采用進口“鈹青銅”帶，并且采用鍍銀工藝；
3、簧片接觸點采用模具一次成型，為圓型弧狀、每個接頭有多個接觸點；
4、電機采用永磁電機，具有低速、同步功能；
5、電機電源為交流220伏、頻率50Hz、電流0.5A
6、輸出電控接點方式（不包括電機控制）：每個位置
有1組常開接點
7、位置狀態指示：同軸開關上有到位的指示燈；指示盤。
8、承受功率：大于額定功率；
9、接口形式：4-1/2直管、φ80直管、φ40直管、L27；
10、有遙控遙測模塊，可進行PC遠程控制
同軸開關性能
1、轉動方式：手動、電動一體，自動控制；
2、頻率：DC～860MHz
3、插入損耗小于0.08dB；
4、隔離度≥60dB；
5、駐波比：≤ 1.1；
6、倒換時間：< 3秒；
7、重量：按不同規格實物
同軸開關規格型號
序號 | 同軸開關規格型號 | 接口形式 | 品牌 | 備注 | |
1 | SZKG-II-(0.1-0.5)KW | L27、L29 、N頭 | 鞍山德力 | 用于數字0.5KW及以下發射機 | |
2 | SZKG-III-1KW | φ40直饋 | 鞍山德力 | 用于數字1KW及以下發射機 | |
3 | SZKG-III-3KW | φ40直饋 | 鞍山德力 | 用于數字3KW及以下發射機 | |
4 | TZKG-III-(0.1-1)KW | L27、L29 、N頭 | 鞍山德力 | 用于模擬1KW及以下發射機 | |
5 | TZKG-III-3KW | φ40直饋 | 鞍山德力 | 用于模擬3KW及以下發射機 | |
6 | TZKG-III-5KW | φ40直饋 | 鞍山德力 | 用于模擬5KW及以下發射機 | |
7 | TZKG-III-10KW | Φ80直饋 | 鞍山德力 | 用于模擬10KW及以下發射機 | |
8 | TZKG-III-15KW | Φ80直饋 | 鞍山德力 | 用于模擬15KW及以下發射機 | |
9 | ZBKG-II-3KW | φ40直饋 | 鞍山德力 | 用于中波3KW及以下發射機 | |
10 | ZBKG-II-10KW | φ40直饋 | 鞍山德力 | 用于中波10KW及以下發射機 | |
11 | ZBKG-II-50KW | Φ80直饋 | 鞍山德力 | 用于中波50KW及以下發射機 | |
12 | ZBKG-II-100KW | Φ80直饋 | 鞍山德力 | 用于中波100KW及以下發射機 | |
13 | ZBKG-II-200KW | 4-1/2直饋 | 鞍山德力 | 用于中波200KW及以下發射機 |

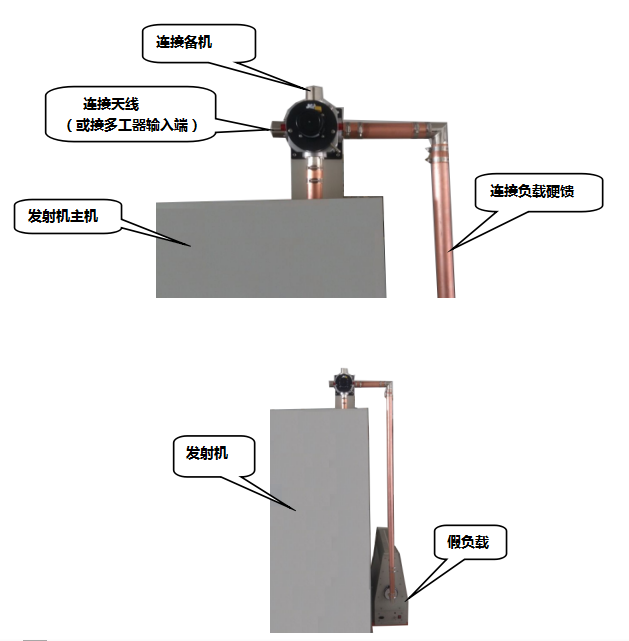

同軸開關安裝：(水平安裝、垂直安裝）
垂直安裝：
同軸開關BJT和FET開關的原理與低頻三極管開關的原理相同，基極(柵極)的控制信號決定集電極(漏極)和發射極(源極)的通斷。放大器有增益，反向隔離大，特別適合于MMIC開關。
MEMS微機械電路是近年發展起來的一種新型器件，也可以用作開關器件。
微波開關電路開關器件與微波傳輸線的結合就構成微波開關組件。各種開關器件與微波電路的連接形式的等效電路相同。開關按照接口數量定義，代號為#P#T，如單刀單擲(SPST)、單刀雙擲(SPDT)、雙刀雙擲(DPDT)、單刀六擲(SP6T)等。
這些電路的微波設計要考慮開關的寄生參數設計匹配網絡，還要考慮器件的安裝尺寸。
